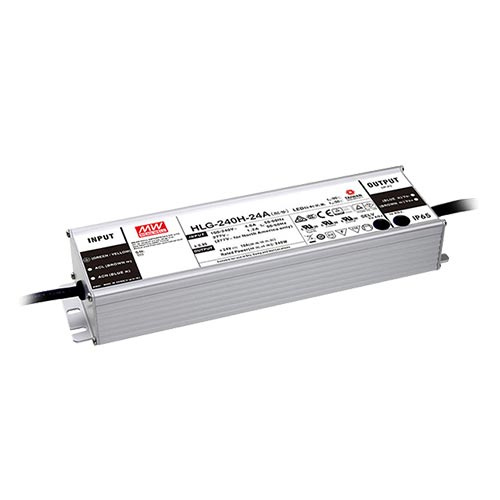

Zasilacz Mean Well HLG-240H-12A | 192W 12V 16A IP65
Sterownik LED Mean Well z serii HLG-240H
HLG-240H to 240W sterownik LED o podwójnym trybie pracy (wymiary: 244.2 × 68 × 38.8 mm), przeznaczony do zasilania systemów oświetlenia LED w trybie stałego napięcia (CV) oraz stałego prądu (CC). Urządzenie działa w uniwersalnym zakresie napięcia wejściowego 90~305V AC / 127~431V DC. Metalowa obudowa klasy I z poziomem ochrony IP67 (wersje z przewodami) / IP65 (wersje z konektorem) pozwala na użycie zarówno w pomieszczeniach, jak i na zewnątrz.
Seria HLG-240H obejmuje 9 wariantów napięciowych od 12V do 54V, z opcją regulacji napięcia i prądu wyjściowego (w modelach A/AB). Wersje B/AB oferują 3-funkcyjne ściemnianie (napięcie 1-10V DC, sygnał PWM lub rezystancja), zapewniając dużą elastyczność w projektowaniu instalacji oświetleniowych.
Dzięki wysokiej sprawności do 93,5% i bezwentylatorowemu chłodzeniu, cała seria pracuje w temperaturach otoczenia od -40°C do +70°C (Tc do +90°C) przy naturalnej konwekcji powietrza. Zgodność z normami bezpieczeństwa UL8750, CSA C22.2 No. 250.13, ENEC EN61347-1/-2-13, CE, CB, EAC, KC, PSE oraz certyfikaty EMC klasy B zapewniają niezawodność w wymagających środowiskach przemysłowych.
📋 Główne cechy (zależne od typu):
- Wymiary: 244.2 × 68 × 38.8 mm
- Moc wyjściowa: 240W
- Podwójny tryb pracy: Stałe napięcie (CV) + Stały prąd (CC)
- Uniwersalne napięcie wejściowe: 90~305V AC / 127~431V DC
- Wysoka sprawność: do 93,5%
- Wbudowany aktywny układ: PFC (PF>0.9 przy obciążeniu ≥60%)
- Ochrona IP: IP67 (przewody) / IP65 (konektor)
- Zakres temperatury pracy: -40°C do +70°C (Tc do +90°C)
- Ściemnianie 3w1: 1-10V DC / PWM 10V / Rezystancja (B/AB)
- Regulacja napięcia (V) i prądu (I): Potencjometry wbudowane (A/AB)
- Zabezpieczenia: OCP / OVP / OTP / SCP z automatycznym restartem
- Chłodzenie: pasywne (swobodna konwekcja)
- Klasa izolacji: I (z przewodem PE)
- Obudowa: Metalowa, odporna na korozję
- Odporność na przepięcia: 4kV (IEC61000-4-5)
⚡ Dostępne wersje napięciowe:
| Model | Napięcie wyjściowe | Prąd wyjściowy | Moc | Sprawność | Zakres CC (A/AB) |
|---|---|---|---|---|---|
| HLG-240H-12 | 12V DC | 16A | 192W | 90% | 6~12V |
| HLG-240H-15 | 15V DC | 15A | 225W | 90% | 7.5~15V |
| HLG-240H-20 | 20V DC | 12A | 240W | 91.5% | 10~20V |
| HLG-240H-24 | 24V DC | 10A | 240W | 92.5% | 12~24V |
| HLG-240H-30 | 30V DC | 8A | 240W | 92.5% | 15~30V |
| HLG-240H-36 | 36V DC | 6.7A | 241.2W | 93% | 18~36V |
| HLG-240H-42 | 42V DC | 5.72A | 240.24W | 93% | 21~42V |
| HLG-240H-48 | 48V DC | 5A | 240W | 93% | 24~48V |
| HLG-240H-54 | 54V DC | 4.45A | 240.3W | 93% | 27~54V |
* Parametry znamionowe podane dla pełnego obciążenia przy 230V AC i temperaturze otoczenia 25°C
🔧 Zastosowania:
- Oświetlenie uliczne LED
- Oświetlenie wysokich hal LED
- Oświetlenie parkingów
- Oświetlenie szklarniowe LED
- Oświetlenie hortykulturelne (grow light)
- Typ "HL" do użytku w strefach zagrożonych wybuchem klasy I, Division 2
✅ Dlaczego warto wybrać HLG-240H?
🔩 Warianty funkcyjne:
| Wersja Blank: | Podstawowa wersja bez regulacji, stałe parametry wyjściowe |
| Wersja A: | Z potencjometrami regulacji napięcia i prądu wyjściowego |
| Wersja AB: | Regulacja V/I + potencjometry, pełna kontrola parametrów |
| Wersja B: | Ściemnianie 3w1: 1-10V DC / PWM / Rezystancja (DIM+/DIM-) |
🎛️ Funkcje ściemniania (wersje B/AB):
| Napięcie 1-10V DC: | Liniowa regulacja jasności od 10% do 100% |
| Sygnał PWM 10V: | Częstotliwość 100Hz~3kHz, regulacja cyklem pracy |
| Rezystancja: | 10kΩ~100kΩ/N (N=liczba sterowników dla synchronizacji) |
⚠️ Uwaga techniczna: Sterownik automatycznie przełącza między trybem CV i CC w zależności od obciążenia LED. W strefie stałego prądu maksymalne napięcie wyjściowe zależy od konfiguracji systemu końcowego. Zaleca się bezpośrednie podłączenie do modułów LED bez dodatkowych sterowników.
Dokładamy wszelkich starań, aby wszystkie parametry techniczne były aktualne i zgodne z dokumentacją producenta. W przypadku zauważenia niezgodności prosimy o kontakt. Dane techniczne mogą ulec zmianie bez powiadomienia. Zalecamy weryfikację aktualnych parametrów w dokumentacji producenta przed finalizacją projektu.
Parametr MTBF (Mean Time Between Failures) oznacza:
-
MTBF (Mean Time Between Failures): Średni Czas Pomiędzy Awariami.
-
Znaczenie: Jest to statystyczny wskaźnik niezawodności obliczany dla dużej grupy produktów. Nie jest to gwarantowany czas pracy ani żywotność pojedynczego zasilacza.
-
Interpretacja: Służy do porównywania niezawodności różnych modeli. Wyższa wartość (w godzinach) oznacza statystycznie bardziej niezawodny projekt.
-
Warunki: Wartość jest obliczana wg określonej normy (np. MIL-HDBK-217F) i w konkretnych warunkach (np. w temperaturze 25°C).
Mean Well, podobnie jak branża elektroniczna, stosuje do tych obliczeń jedną z dwóch głównych norm:
-
MIL-HDBK-217F: Starszy, amerykański standard wojskowy. Jest uznawany za bardzo "konserwatywny" – zazwyczaj daje niższe (bardziej pesymistyczne) wartości MTBF.
-
Telcordia SR-332 (dawniej Bellcore): Nowszy standard komercyjny, powszechnie stosowany w telekomunikacji. Jest uznawany za bardziej realistyczny dla nowoczesnych komponentów i zazwyczaj daje wyższe (bardziej optymistyczne) wartości MTBF.
Kluczowy warunek: Wartość MTBF jest zawsze obliczana dla konkretnych warunków pracy, przede wszystkim dla temperatury otoczenia (np. 25°C). Ten sam zasilacz pracujący w temperaturze 50°C będzie miał znacznie niższy (gorszy) MTBF niż w temperaturze 25°C.
