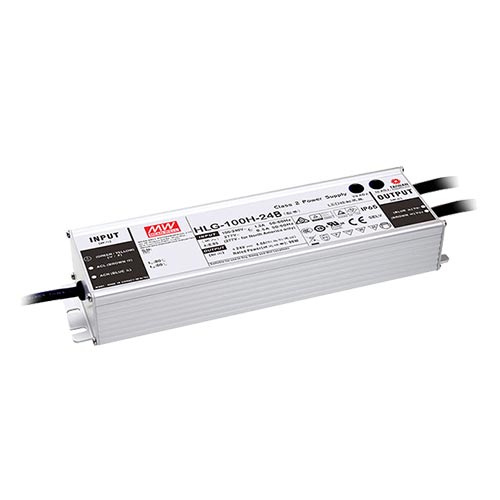

HLG-100H-20B zasilacz LED 20V 100W 4.8A IP67 Mean Well
Sterownik LED Mean Well z serii HLG-100H
HLG-100H to ok. ~ 100W sterownik LED o podwójnym trybie pracy (wymiary: 220 × 68 × 38,8 mm), zaprojektowany do zasilania systemów oświetlenia LED w trybie stałego napięcia (CV) oraz stałego prądu (CC). Produkt charakteryzuje się uniwersalnym zakresem napięcia wejściowego 90~305V AC / 127~431V DC. Metalowa obudowa w klasie I oraz poziom ochrony IP67/IP65 umożliwiają zastosowanie zarówno wewnątrz, jak i na zewnątrz pomieszczeń.
Seria HLG-100H oferuje 7 wariantów napięciowych od 20V do 54V, z możliwością regulacji napięcia i prądu wyjściowego (w wersjach A/AB). Dodatkowo wersje B/AB wyposażone są w 3-funkcyjne ściemnianie (napięcie 1-10V DC, sygnał PWM lub rezystancja), co zapewnia maksymalną elastyczność w projektowaniu systemów oświetleniowych.
Dzięki wysokiej sprawności do 93% oraz bezwentylatorowemu chłodzeniu, cała seria może pracować w temperaturach od -40°C do +80°C przy swobodnej konwekcji powietrza. Zgodność z normami bezpieczeństwa UL8750, EN61347 oraz certyfikaty EMC klasy B gwarantują niezawodną pracę w wymagających zastosowaniach przemysłowych.
📋 Główne cechy (zależne od typu):
- Wymiary: 220 × 68 × 38,8 mm
- Moc wyjściowa: 95,4~96W
- Podwójny tryb pracy: Stałe napięcie (CV) + Stały prąd (CC)
- Uniwersalne napięcie wejściowe: 90~305V AC / 127~431V DC
- Wysoka sprawność: do 93%
- Wbudowany aktywny układ: PFC
- Ochrona IP: IP67/IP65 (odporność na warunki zewnętrzne)
- Szeroki zakres temperatur pracy: -40°C do +80°C
- Ściemnianie 3w1: 1-10V DC / PWM 10V / Rezystancja (B/AB)
- Regulacja napięcia (V) i prądu (I): Potencjometry wbudowane (A/AB)
- Zabezpieczenia: OCP / OVP / OTP / SCP z auto-restart
- Chłodzenie: Bezwentylatorowe (swobodna konwekcja)
- Klasa izolacji: I (z uziemieniem PE)
- Obudowa: Metalowa, odporna na korozję
- Żywotność: >62,000 godzin przy Tc ≤ 80°C
⚡ Dostępne wersje napięciowe:
| Model | Napięcie wyjściowe | Prąd wyjściowy | Moc | Sprawność | Zakres CC |
|---|---|---|---|---|---|
| HLG-100H-20 | 20V DC | 4.8A | 96W | 93% | 10~20V |
| HLG-100H-24 | 24V DC | 4A | 96W | 93% | 12~24V |
| HLG-100H-30 | 30V DC | 3.2A | 96W | 93% | 15~30V |
| HLG-100H-36 | 36V DC | 2.65A | 95.4W | 93% | 18~36V |
| HLG-100H-42 | 42V DC | 2.28A | 95.76W | 93% | 21~42V |
| HLG-100H-48 | 48V DC | 2A | 96W | 93% | 24~48V |
| HLG-100H-54 | 54V DC | 1.77A | 95.58W | 93% | 27~54V |
🔧 Zastosowania:
- Oświetlenie LED przemysłowe i komercyjne
- Systemy oświetlenia zewnętrznego (IP67)
- Oświetlenie architektoniczne i dekoracyjne
- Paski i moduły LED wysokiej mocy
- Oświetlenie horty kulturalne (grow light)
- Systemy oświetlenia awaryjnego
- Oświetlenie tuneli i infrastruktury
- Inteligentne systemy oświetlenia z ściemnianiem
✅ Dlaczego warto wybrać HLG-100H?
🔩 Warianty funkcyjne:
| Wersja Blank (IP67): | Podstawowa wersja bez regulacji, stałe parametry wyjściowe |
| Wersja A (IP65): | Z potencjometrami regulacji napięcia i prądu wyjściowego |
| Wersja AB (IP67): | Regulacja V/I + potencjometry, pełna kontrola parametrów |
| Wersja B (IP67): | Ściemnianie 3w1: 1-10V DC / PWM / Rezystancja (DIM+/DIM-) |
⚠️ Uwaga techniczna: Sterownik automatycznie przełącza między trybem CV i CC w zależności od obciążenia LED. W strefie stałego prądu maksymalne napięcie wyjściowe zależy od konfiguracji systemu końcowego. Zaleca się bezpośrednie podłączenie do modułów LED bez dodatkowych sterowników.
Dokładamy wszelkich starań, aby wszystkie parametry techniczne były aktualne i zgodne z dokumentacją producenta. W przypadku zauważenia niezgodności prosimy o kontakt. Dane techniczne mogą ulec zmianie bez powiadomienia. Zalecamy weryfikację aktualnych parametrów w dokumentacji producenta przed finalizacją projektu.
🎛️ Funkcje ściemniania (wersje B/AB):
| Napięcie 1-10V DC: | Liniowa regulacja jasności od 10% do 100% |
| Sygnał PWM 10V: | Częstotliwość 100Hz~3kHz, regulacja cyklem pracy |
| Rezystancja: | 10kΩ~100kΩ/N (N=liczba sterowników dla synchronizacji) |
Parametr MTBF (Mean Time Between Failures) oznacza:
-
MTBF (Mean Time Between Failures): Średni Czas Pomiędzy Awariami.
-
Znaczenie: Jest to statystyczny wskaźnik niezawodności obliczany dla dużej grupy produktów. Nie jest to gwarantowany czas pracy ani żywotność pojedynczego zasilacza.
-
Interpretacja: Służy do porównywania niezawodności różnych modeli. Wyższa wartość (w godzinach) oznacza statystycznie bardziej niezawodny projekt.
-
Warunki: Wartość jest obliczana wg określonej normy (np. MIL-HDBK-217F) i w konkretnych warunkach (np. w temperaturze 25°C).
Mean Well, podobnie jak branża elektroniczna, stosuje do tych obliczeń jedną z dwóch głównych norm:
-
MIL-HDBK-217F: Starszy, amerykański standard wojskowy. Jest uznawany za bardzo "konserwatywny" – zazwyczaj daje niższe (bardziej pesymistyczne) wartości MTBF.
-
Telcordia SR-332 (dawniej Bellcore): Nowszy standard komercyjny, powszechnie stosowany w telekomunikacji. Jest uznawany za bardziej realistyczny dla nowoczesnych komponentów i zazwyczaj daje wyższe (bardziej optymistyczne) wartości MTBF.
Kluczowy warunek: Wartość MTBF jest zawsze obliczana dla konkretnych warunków pracy, przede wszystkim dla temperatury otoczenia (np. 25°C). Ten sam zasilacz pracujący w temperaturze 50°C będzie miał znacznie niższy (gorszy) MTBF niż w temperaturze 25°C.
- OCP (Over Current Protection) - Zabezpieczenie nadprądowe (przed nadmiernym prądem).
- OPP (Over Power Protection) - Zabezpieczenie przeciwprzeciążeniowe (przed nadmierną mocą/przeciążeniem).
- OLP (Over Load Protection) - Zabezpieczenie przed przeciążeniem (przed przeciążeniem prądowym i nadmierną mocą).
- OVP (Over Voltage Protection) - Zabezpieczenie przed przepięciem (przed nadmiernym napięciem).
- UVP (Under Voltage Protection) - Zabezpieczenie przed spadkiem napięcia (przed zbyt niskim napięciem).
- SCP (Short Circuit Protection) - Zabezpieczenie zwarciowe (przed zwarciem).
- OTP (Over Temperature Protection) - Zabezpieczenie termiczne (przed przegrzaniem).
- RBP (Reverse Battery Protection) - Zabezpieczenie przed odwrotną polaryzacją baterii (ochrona urządzenia przed uszkodzeniem, gdy bateria zostanie podłączona odwrotnie).
- BLV (Battery Low Voltage) - Zabezpieczenie przed niskim napięciem akumulatora.
- BOP (Brown-Out Protection) - Zabezpieczenie przed spadkiem napięcia zasilania (przed niedostatecznym napięciem zasilania / zanikiem napięcia).
- IRP (Input Reverse Polarity) - Zabezpieczenie przed odwrotną polaryzacją wejścia.
- IUVP (Input Under Voltage Protection) - Zabezpieczenie przed zbyt niskim napięciem wejściowym.
Wymiary podane w formacie (L/D x W x H) [mm] oznaczają:
- L/D (Length/Depth): Długość lub głębokość przedmiotu (zasilacze na szynę DIN) .
- W (Width): Szerokość przedmiotu.
- H (Height): Wysokość przedmiotu.
- [mm]: Jednostka miary podawana w milimetrach.
